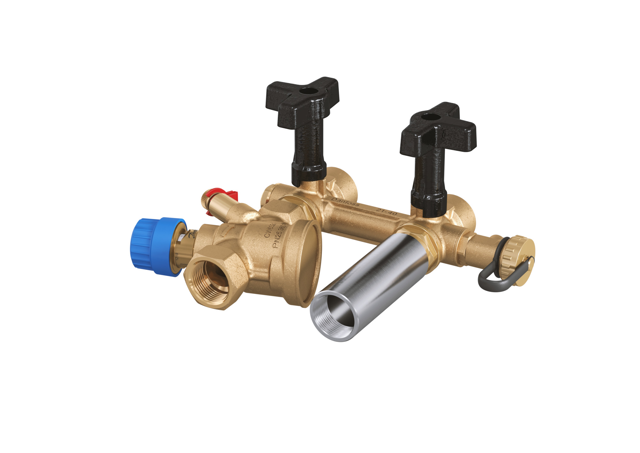

Danfoss AB-QM 4.0 Flexo 80 L DN20
Anschl.-Set 110-1100l/h o.Schmutzf. Li.

Flexibles Anschluss-Set AB-QM 4.0 Flexo

Kompaktes Anschluss-Set als 8-in-1

PICV-Lösung für Regelung, hydraulischen

Abgleich, zeitsparende Installation,

einfaches Messen, Spülen, Füllen,

Entleeren und Wartung von z.B. Fancoils,

Klimatruhen, Lüftungsgeräten, Kühlbalken

etc. mit einem druckunabhängigen

Abgleich- und Regelventil AB-QM 4.0

(PICV) für den optimalen hydraulischen

Abgleich und Regelung bei variablem

Durchfluss, zur Vermeidung von

Überversorgung und Erhöhung des

Wirkungsgrades.

Das Anschluss-Set mit folgenden

Eigenschaften:

- bestehend aus den Komponenten:

druckunabhängiges Abgleich- und

Regelventil (PICV),

H-Stück-Ventilkörper, Prüfnippel zur

Durchfluss- und Differenzdruckmessung,

ohne Schmutzfänger, Handabsperrungen

- Bypass-Strecke zum getrennten Füllen,

Entleeren sowie Vor- und Rückwärtsspülen

des Systems auf der Verbraucherstrecke

(z.B. Fancoil) durch entsprechende

Absperrung der Kugelhähne

- verlängerte Griffe an den

Absperrkugelhähnen, um Inbetriebnahme

und Wartung bei installierter Isolierung

zu ermöglichen

- absperrbarer Bypass

- Druckstufe PN25, werkseitig

dichtigkeitsgeprüft

- formschlüssige EPP-Schale als kompakte

Fertig-Isolierung

- Flexible Anschluss-Schläuche aus

Edelstahl als Zubehör

Das integrierte druckunabhängige

Abgleich- und Regelventil AB-QM 4.0

(PICV) mit folgenden Merkmalen:

- Durchflussbegrenzungsfunktion

- Moduliert den Durchfluss über einen

Stellantrieb, ungeachtet der Einstellung

unterhalb 1% des eingestellten

Durchflusses

- Lineare Regelcharakteristik unabhängig

von verfügbarem Druck und

Durchflusseinstellung

- gleichbleibend höchste Ventilautorität

von 1 (100%) bei allen Einstellungen

- Schließdruck 16 bar bei geschlossenem

Ventil

- Einstellskala in Prozent des

Durchflusses

- Stellverhältnis 1:1000

- Leckrate Klasse IV (nach IEC

60534-4:2007)

- Verschmutzungsresistente

Ventilkonstruktion durch Polymer-Kegel

- Prüfnippel für Pumpenoptimierung und

Durchflussmessung

- Änderung der Regelkennlinie des

Ventils von linear auf gleichprozentige

Kennlinie bei allen Größen durch

Einstellung der Stellmotoren (Serie

Danfoss AME, NovoCon)

Medientemperatur: -10 bis 95 C,

Nenndruck: PN25, Mittenabstand: 80mm,

Anschluss: Innengewinde Rp 1/2" nach ISO

7/1,

Fabrikat: Danfoss

Typ: AB-QM 4.0 Flexo L DN20

Einstellbereich 110-1100 l/h

Ausführung: linke Version, ohne

Schmutzfänger

Bestell-Nr. 003Z1633
