Danfoss Flexibles Anschlussset DN15LF
mit AB-QM 4.0 DN15LF, 20-200l/h

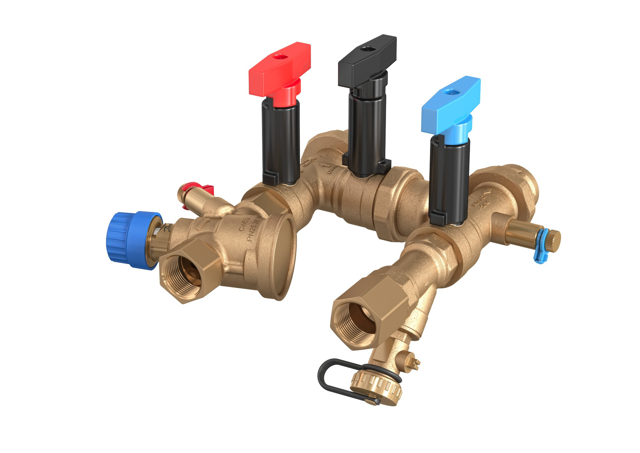

Danfoss Flexibles Anschluss-Set AB-QM

4.0 Flexo

Ein kompaktes Anschluss-Set als 8-in-1

PICV-Lösung für Regelung, hydraulischen

Abgleich, zeitsparende Installation,

einfaches Messen

, Spülen, Füllen, Entleeren und Wartung

von z.B. Fancoils, Klimatruhen,

Lüftungsgeräten, Kühlbalken etc. mit

einem druckunabhängigen

Abgleich- und Regelventil AB-QM 4.0

(PICV) für optimalen hydraulischen

Abgleich und Regelung bei variablem

Durchfluss, zur Vermeidu

ng von Überversorgung und Erhöhung des

Wirkungsgrades.

Das Anschluss-Set mit folgenden

Eigenschaften:

- bestehend aus den Komponenten:

druckunabhängiges Abgleich- und

Regelventil (PICV),

H-Stück-Ventilkörper, Prüfnippel zur

Durchfluss

- und Differenzdruckmessung,

Schmutzfänger mit Entleerung,

Handabsperrungen

- Bypass-Strecke zum getrennten Füllen,

Entleeren sowie Vor- und Rückwärtspülen

des Systems auf der Verbraucherstrecke

(z.B. Fancoil

) durch entsprechende Absperrung der

Kugelhähne

- verlängerte, verschiedenfarbige Griffe

an den Absperrkugelhähnen, um

Inbetriebnahme und Wartung bei

installierter Isolierung zu er

möglichen

- absperrbarer Bypass

- Druckstufe PN25, werkseitig

dichtigkeitsgeprüft

- formschlüssige EPP-Schale als kompakte

Fertig-Isolierung

- Flexible Anschluss-Schläuche aus

Edelstahl als Zubehör

Das integrierte druckunabhängige

Abgleich- und Regelventil AB-QM 4.0

(PICV) mit folgenden Merkmalen:

- Durchflussbegrenzungsfunktion

- Moduliert den Durchfluss über einen

Stellantrieb, ungeachtet der Einstellung

unterhalb 1% des eingestellten

Durchflusses

- Lineare Regelcharakteristik unabhängig

von verfügbarem Druck und

Durchflusseinstellung

- gleichbleibend höchste Ventilautorität

von 1 (100%) bei allen Einstellungen

- Schließdruck 16 bar bei geschlossenem

Ventil

- Einstellskala in Prozent des

Durchflusses

- Stellverhältnis 1:1000

- Leckrate Klasse IV (nach IEC

60534-4:2007)

- Verschmutzungsresistente

Ventilkonstruktion durch Polymer-Kegel

- Prüfnippel für Pumpenoptimierung und

Durchflussmessung

- Änderung der Regelkennlinie des

Ventils von linear auf gleichprozentige

Kennlinie bei allen Größen durch

Einstellung der Stellmoto

ren (Serie Danfoss AME, NovoCon)

Medientemperatur: -10 bis 95 C,

Nenndruck: PN25, Mittenabstand: 111,5

mm, Anschluss: Innengewinde Rp 1/2 nach

ISO 7/1,

Einstellbereich 20-200 l/h

Fabrikat: Danfoss

Typ: AB-QM 4.0 Flexo DN15LF

Bestell-Nr. 003Z1619
