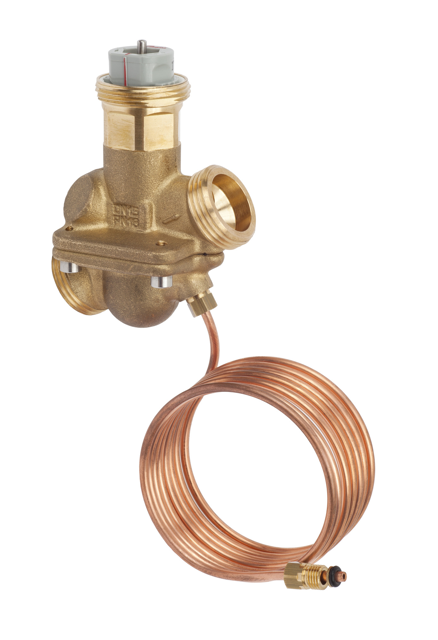

Danfoss Strangdifferenzdruckregl. AB-PM
mit Durchflussbegrenzung, DN32, 2300 l/h
Kaufmännische Daten
| Artikelnummer | 003Z1405 |
| Preis (WLP) | 466,00 / Stck |
| Hauptwarengruppe | Strangventile |
| Warengruppe | Danfoss Climate Solutions |
| Maße inkl. Verpackung | 185 x 135 x 115 mm; 2,386 kg |
Ausschreibungstext
Danfoss Regelventil AB-PM
zur Einhaltung eines Differenzdruck-
Sollwertes und eines einstellbaren
maximalen Durchflusswertes.
Mit integriertem Regelventil mit
linearer Kennlinie als Zonenventil.
Ventil bei steigendem Druck schließend.
Einbau nur in den Vorlauf.
Durch interne Druckimpulsführung
nur eine Impulsleitung erforderlich.
Integrierte Strangabsperrung mit
rotem Handrad. Impulsleitung
1,5 m mit Anschluss Rp 1/16 und
Anschlussnippel G 3/8.
Gehäuse aus Messing
Druckstufe PN 16
max. Wassertemperatur: 120 C
max. Differenzdruck: 4 bar
maximaler Durchfluß bei
Strangdifferenzdruck 0,1 bar: 2300 l/h
Anschluss: Außengewinde G1 1/2 A
Nennweite: DN 32
Fabrikat: Danfoss
Typ: AB-PM
Bestell-Nr.: 003Z1405
Technische Daten
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | Messing |
| Armaturentyp | Durchflussregler |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 120 |
| Max. Volumenstrom (l/h) | 2300 |
| Max. Wirkdruck (bar) | 0,18 |
| Min. Volumenstrom (l/h) | 460 |
| Min. Wirkdruck (bar) | 0,18 |
| Nennweite (DN) | 32 |
Anschlüsse
| Eingang | R 1 |
| Ausgang | R 1 |
