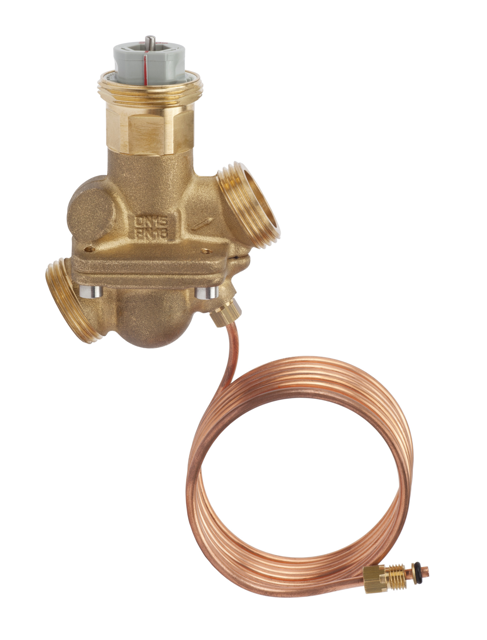

Danfoss Strangdifferenzdruckregl. AB-PM
mit Durchflussbegrenzung, DN25, 1200 l/h
Kaufmännische Daten
| Artikelnummer | 003Z1404 |
| Preis (WLP) | 302,00 / Stck |
| Hauptwarengruppe | Strangventile |
| Warengruppe | Danfoss Climate Solutions |
| Maße inkl. Verpackung | 168 x 93 x 100 mm; 1,434 kg |
Ausschreibungstext
Danfoss Regelventil AB-PM
zur Einhaltung eines Differenzdruck-
sollwertes und eines einstellbaren
maximalen Durchflusswertes.
Mit integriertem Regelventil mit
linearer Kennlinie als Zonenventil.
Ventil bei steigendem Druck schließend.
Einbau nur in den Vorlauf.
Durch interne Druckimpulsführung nur
eine Impulsleitung erforderlich.
integrierte Strangabsperrung mit rotem
Handrad.
Impulsleitung 1,5 m mit Anschluss Rp
1/16 und Anschlussnippel G 3/8
Gehäuse aus Messing
Druckstufe: PN 16
max. Wassertemperatur: 120 C
max. Differenzdruck: 4 bar
maximaler Durchfluß bei
Strangdifferenzdruck 0,1 bar: 1200 l/h
Anschluss: Außengewinde G 1 1/4 A
Nennweite: DN 25
Fabrikat: Danfoss
Typ: AB-PM
Bestell-Nr.: 003Z1404
Technische Daten
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | Messing |
| Armaturentyp | Durchflussregler |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 120 |
| Max. Volumenstrom (l/h) | 1200 |
| Max. Wirkdruck (bar) | 0,18 |
| Min. Volumenstrom (l/h) | 240 |
| Min. Wirkdruck (bar) | 0,18 |
| Nennweite (DN) | 25 |
Anschlüsse
| Eingang | R 1 |
| Ausgang | R 1 |
