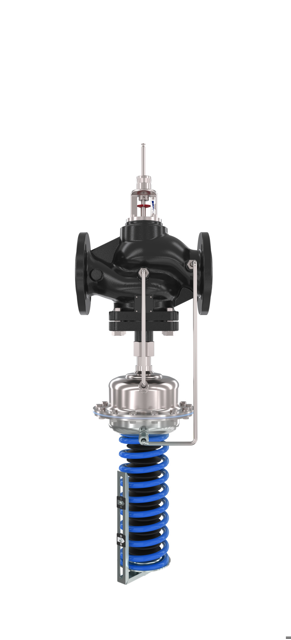

Danfoss VSR m. adapt. Mot.stellv. AFQMP2
DN100,Kvs160,PN16,GG-25,0,1-1,0bar,FL

Danfoss Volumenstromregler mit

Motorstellventil und adaptiven

Stellverhältnis AFQMP2

zur Kombination mit intelligenten

elektr. Stellantrieben iSet und iNet

(zur Optimierung des Wirkdruckes)

und elektrischen Antrieben AMV(E)65x

AMV(E)55, AMV(E)85/86

(zur Temperaturregelung)

In Kombination mit AME659SD

typgeprüft nach DIN EN14597

Schließventil: Druckentlastet,

Kegel weichdichtend, mit Hubbegrenzung

zur Volumenstrombegrenzung.

Medien: Heiz- und Kühlwasser

bis 30% Glykolanteil

Ventilkennlinie SPLIT (geteilt linear)

(0-30% linear/30-100% logarithmisch)

Regelcharakteristik linear

(Umstellmöglichkeit auf logarithmisch

mit elektr. Stellantrieben AME65x)

Werkstoffe:

Ventilgehäuse aus Gusseisen mit

Lamellengraphit EN-GJL-250 (GG-25)

Ventilkegel aus Edelstahl W.-Nr. 1.4305

Ventilsitz aus Edelstahl W.-Nr. 1.4021

Druckentlastung über Kammerentlastung

Anschluss Flansch nach DIN 1092-1

Stellantrieb: Gehäuse aus Edelstahl,

W.-Nr. 10345, Rollmembrane aus EPDM

gewebeverstärkt, Membranfläche 320cm2

Einbauort: Vor- und Rücklauf.

Nennweite DN: 100

kvs (m3/h): 160

Nenndruck PN: 16

dp max.(bar): 15

vorbereitet zur Kombination mit

intelligenten

elektr. Stellantrieben iSet und iNet

iSet

- automatische (lastabhängige)

Optimierung des Wirkdruckes

iNet

- dynamische Sollwertvorgabe

(Fernverstellung)

Wirkdruck variabel (bar): 0,1

- 1,0 mit

iSet / iNet

Zur Vergrößerung des Stellverhältnis

Volumenstrom bei Wirkdruck 0,1 bar: 9 -

45 m3/h

Volumenstrom bei Wirkdruck 1,0 bar: 28 -

138 m3/h,

Temperaturbereich 2

- 150C

Fabrikat: Danfoss

Typ: AFQMP2 DN100/PN16

Bestell-Nr.: 003G5562
