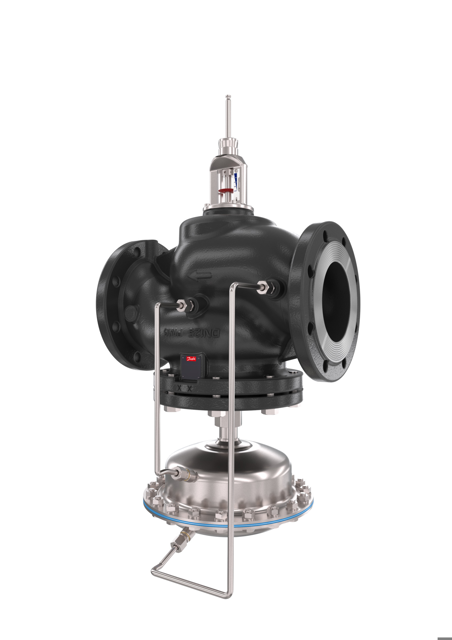

Danfoss VSR m. Motorstellv. AFQM2 DN250
Kvs800, PN16, GG-25, 0,5bar, FL

Danfoss Volumenstromregler mit

Motorstellventil AFQM2

für elektrische Antriebe AMV(E)65x

AMV(E)55, AMV(E)85/86

In Kombination mit AME659SD

typgeprüft nach DIN EN14597

Schließventil: Druckentlastet,

Kegel weichdichtend, mit Hubbegrenzung

zur Volumenstrombegrenzung.

Medien: Heiz- und Kühlwasser

bis 30% Glykolanteil

Ventilkennlinie SPLIT (geteilt linear)

(0-30% linear/30-100% logarithmisch)

Regelcharakteristik linear

(Umstellmöglichkeit auf logarithmisch

mit elektr. Stellantrieben AME65x)

Werkstoffe:

Ventilgehäuse Gusseisen mit

Lamellengraphit

EN-GJL-250 (GG-25)

Ventilkegel aus Edelstahl W.-Nr. 1.4305

Ventilsitz aus Edelstahl W.-Nr. 1.4021

Druckentlastung über Kammerentlastung

Anschluss Flansch nach DIN 1092-1

Stellantrieb: Gehäuse aus Edelstahl,

W.-Nr. 10345, Rollmembrane aus EPDM

gewebeverstärkt, Membranfläche 160cm2

Einbauort: Vor- und Rücklauf.

Nennweite DN: 250

kvs (m3/h): 800

Nenndruck PN: 16

dp max.(bar): 10

Volumenstrom bei

Wirkdruck 0,5 bar: 100

- 500 m3/h

Temperaturbereich 2

- 150C

Wirkdruck: 0,5 bar

Fabrikat: Danfoss

Typ: AFQM2 DN250/PN16

Bestell-Nr.: 003G5513
