ACO Fettabsch.LipuJet-P-OAP
NS50 Dirabsg.+HD-Rg.ov.paral.

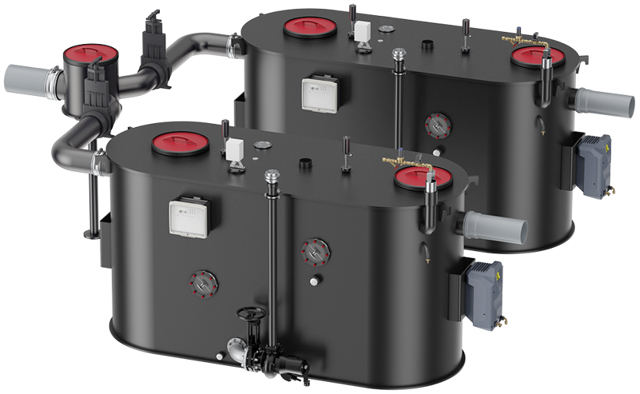

ACO LipuJet-P-OAP Fettabscheider

Parallenanlage NS 50

Bestehend aus:

Verteilerbauwerk mit Zulauf d 250mm

inklusive Verrohrung und

PVC Absperrschiebern zwischen

Verteilerbauwerk und

Abscheidern

Zwei Fettabscheider LipuJet-P-OAP NS 25

wie unten

beschrieben

ACO LipuJet-P-OAP NS 25

Fettabscheider nach EN 1825 zur freien

Aufstellung in

frostgeschützten Räumen,

gefertigt aus PE-HD in ovaler Bauform

Abmessungen Behälter (Länge x Breite x

Höhe): 3800 mm x 1260

mm x 1740 mm

Gesamtabmessungen inkl. Anbauteile

(Länge x Breite x Höhe):

4390 mm x 1550 mm x 2200 mm

Abmessungen der Gesamtinstallation

(Länge x Breite x Höhe):

5463 mm x 3500 mm x 2200 mm

Schlammfangvolumen pro Fettabscheider:

2550 Liter

Fettspeichermenge pro Fettabscheider:

1070 Liter

Gesamtvolumen pro Fettabscheider: 4660

Liter

Mit zwei mit Spannverschlüssen

geruchsdicht verschlossenen

Abdeckungen d 450 mm

Zu- und Ablauf d 200 mm für Anschluss an

passende

Rohrsysteme

Entlüftungsanschluss d 110 mm für

Anschluss an passende

Rohrsysteme

Automatisch betriebene Entsorgungspumpe

mit 3,4 kW für

maximale Förderhöhe von ca. 20 Metern,

mit Absperrschieber,

Entsorgungsanschluss d 75 mm und STORZ B

R 2 1/2 Zoll

Kupplung

Automatisch betriebene Hochdruckpumpe

mit 4,2 kW und

zwei Hochdrucksprühköpfen zum

Zerkleinern, Mischen

und Spülen.

Steuerung Multi Control

Mit Fülleinheit bestehend aus

Magnetventil, Druckminderer

mit Schmutzfänger und Freistromventil ,

DVGW

zertifiziert/KIWA zugelassen, 3/4 Zoll

Anschluss

Elektroanschluss: 400 V/ 50(60) Hz/ 16

A/ 7,6 kW (pro

Fettabscheider)

Ein Schauglas mit Wischer zur Inspektion

und Kontrolle der

Fettschicht

Ein Schauglas mit Wischer zur Inspektion

und Kontrolle des

Schlammhöhe

Bedienungsseite Schaltkasten und

Position Schaugläser rechts

oder links

Gewicht pro Fettabscheider: 415 kg

Gesamtgewicht: ca. 1700 kg
