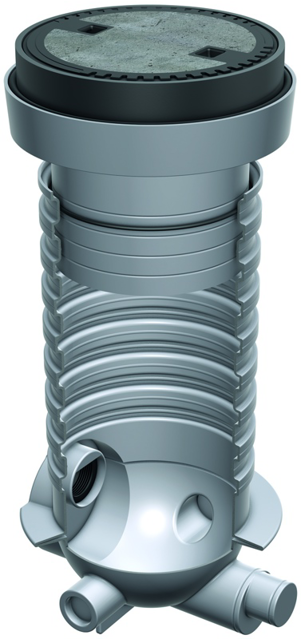

ACO Probenahmeschacht zu Lipumax-P
DN100 e=153

ACO Probenahmeschacht 450 zum Einbau ins

Erdreich Kl. D400,

DN 100

für waagerechte Rohrleitungen nach

Abscheideranlagen, für

Einbautiefen T von 540 bis 1420mm, aus

PE-HD, in runder Bauform, mit:

Grundkörper mit Muffendichtung

(Werkstoff NBR) am Zulauf und

Rohrspitzende am Ablauf, je für

Anschlussrohre mit

Außendurchmesser OD 110mm,

Zwischenstück 650mm hoch, zum

bauseitigen Anpassen der

Einbautiefe (alle 45mm Schnittkerben),

an Grundkörper

anrotiert.

Aufsatzstück mit Dichtung stufenlos

höhenverstellbar, als

Übergang des Zwischenstückes bzw. zur

Aufnahme der

Abdeckung,

Auftriebssicher bis OK Gelände,

Abdeckung geruchdicht, Kennmaß 450 /

Klasse D400 mit

Aushebeschlüssel

Hinweis: bei Einbau mit

Verkehrsbelastungen von

Schwerlastverkehr SLW60, sowie PKW, LKW

und Lagerflächen ist

eine bauseitige Lastverteilerplatte

vorzusehen (LxBxH

800x800x200mm).

Falls keine Lastverteilerplatte verbaut

wird, gilt:

Belastungsklasse B

Zulauftiefe T 440

- 1120 mm

System ACO Passavant

Gefällesprung Zu- und Ablauf 153mm

Zulauf und Ablauf DN 100

Einbautiefe T variabel von 540

- 1420mm

Gewicht 145 kg

schwerstes Einzelteil 52 kg
