ACO LipuMax-P-H-D-NS20 - fix
m. Aufsatzst.

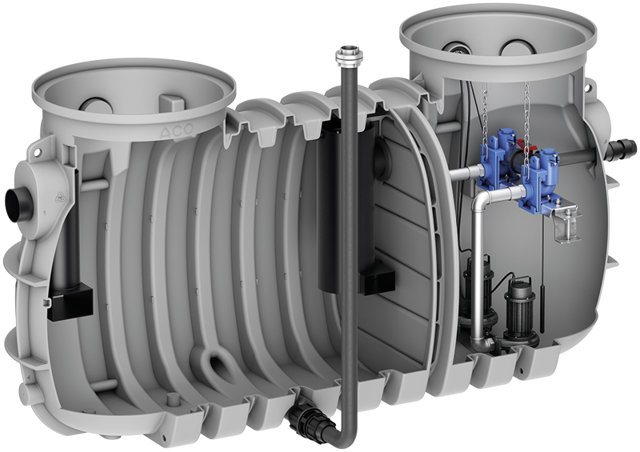

ACO LipuMax-P-H-D NS 20

- FIX

Fettabscheider NS 20 gemäß DIN EN 1825-1

und DIN 4040-100

aus PE-HD zum Erdeinbau

Mit Direktabsaugung

Behälter auftriebssicher von

Behälterboden bis zu einer Höhe

von 1.650 mm (alle Belastungsklassen)

mit bauseitiger

Betonplatte (Klasse A15/B125) bzw.

bauseits zu erstellender

Lastverteilerplatte aus Beton

(Belastungsklasse D400)

Zwei Domöffnungen, jeweils für Aufnahme

von Auflageringen

mit einer Gesamtaufbauhöhe von max. 300

mm und Abdeckungen

wahlweise entsprechend Klasse A, B oder

D

Zulauftiefe minimal (Geländeoberkante

bis Rohrsohle): 900 mm

(Verwendung von Abdeckungen ohne

Auflageringe)

Zulauftiefe maximal (Geländeoberkante

bis Rohrsohle): 1200

mm (Verwendung von Abdeckungen mit

Auflageringen mit einer

Gesamtaufbauhöhe von 300 mm)

Entsorgungsset DN65

mit 2xPE Kupplung mit

Klemmverschraubung beidseitig

90x75mm

mit Storz-Kupplung 75B

Blindkupplung 2 1/2 Zoll

Reinigung durch Öffnen der

Schachtabdeckungen

Zu- und Ablauf: OD d 200 mm

Lüftungsanschluss: OD d 110 mm

Länge x Breite x Höhe: 3.750 mm x 1.160

mm x 1.920 mm

Einbautiefe maximal (gemessen von

Oberkante Deckel bis

Unterkante Behälter, abhängig von

gewählten

Aufsatzsystemen): 3.000 mm

Gesamtvolumen: 3.565 Liter

Fettspeichermenge: 820 Liter

Schlammfangvolumen: 2.000 Liter

Leergewicht: ca. 282 kg

Gesamtgewicht gefüllt: 3.847 kg

DoP: BD/G1/1024
