ACO LipuLift-PF-B NS10-flex
m. SAT150, o. Aufsatzst.

ACO LipuLift-PF-B NS 10

- Hgeo max: 4

Meter

- FLEX

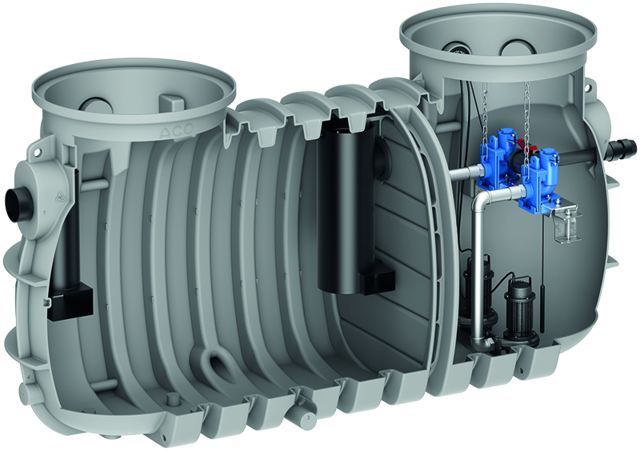

Fettabscheider NS 10 gemäß DIN EN 1825-1

und DIN 4040-100 aus

PE-HD zum Erdeinbau mit integrierter

Duo-Pumpstation gemäß DIN EN

12050-2, Gewerketrennung auf Anfrage

Behälter auftriebssicher von

Behälterboden bis zu einer Höhe von

1.650

mm (alle Belastungsklassen) mit

bauseitiger Betonplatte (Klasse

A15/B125) bzw. bauseits zu erstellender

Lastverteilerplatte aus Beton

(Belastungsklasse D400)

Zwei Domöffnungen, jeweils zur Aufnahme

eines Aufsatzstücks mit

Abdeckungen wahlweise entsprechend

Klasse A, B oder D

minimale und maximale Zulauftiefe ist

abhängig vom gewählten

Aufsatzstück und der Belastungsklasse

Reinigung und Entleeren des Behälters

durch Öffnen der

Schachtabdeckungen

Integrierte Probenahmemöglichkeit gemäß

DIN 4040-100 über

Schachtabdeckung Segment Pumpstation

Integrierte Pumpstation gemäß DIN EN

12050-2 erreichbar über

Schachtabdeckung

Druckanschluss: DM 90 mm (PE-Rohr)

Kugel-Rückflussverhinderer

Hgeo max. (Empfehlung) = 4 m

Leistung: P1= 1,54 kW, P2= 1,14 kW

Spannung: 400 V, 50 Hz,

Drehzahl: 2900 U/min

Schutzart IP 68

Betriebsart: S1

Offenes Mehrkanallaufrad

Schaltgerät ACO Multi Control Duo zur

Pumpensteuerung

LCD Klartext Anzeige

interner akustischer Alarm

Hochwasseralarm potentialfrei

ATEX Mode

elektronische Überwachung des

Motorstroms

Sammelstörmeldung potentialfrei u.

potential gebunden

Anbindung an Fernwirksysteme über

digitale u. analoge Ein- u. Ausgänge

Drehfeld- und Phasenausfallkontrolle

(über das Menü zu aktivieren)

Laufzeitüberwachung

Analogausgänge 0-10 V und 4-20 mA

Fehlerspeicher

Gehäusegröße BxHxT: 320 x 300 x 120 mm

Betriebsspannung: 400 V

Frequenz: 50/60 Hz

Steuerspannung: 230 V/AC/50/Hz

Leistungsaufnahme im Ruhebetrieb: max.

10 VA

Temperaturbereich: -20 bis + 60Gr.C

Schutzart IP 54

steckerfertig vormontiertes

Drehstromkabel 5x4 mm2 und CEE

32-Stecker

mit Phasenwender,

inklusive einer Kabeldurchführung

Zu- und Ablauf: OD DM 160 mm

Lüftungsanschluss: OD DM 110 mm für die

gemeinsame Entlüftung von

Abscheider und Pumpstation

Länge x Breite x Höhe: 3.750 mm x 1.160

mm x 1.670 mm

Einbautiefe maximal (gemessen von

Oberkante Deckel bis Unterkante

Behälter, abhängig von gewählten

Aufsatzsystemen): 3.000 mm

Gesamtvolumen: 2.260 Liter

Fettspeichermenge: 710 Liter

Schlammfangvolumen: 1.010 Liter

Leergewicht: ca. 270kg

DoP: BD/G1/1012

Inklusive Bedienschlüssel

(Kugelhahngriff) 1735mm

Niveaumessung und 2 Stück Führungsriemen

separat bestellen:

- Niveaumessung: wahlweise über

Druckaufnehmer 0178.63.87 oder

0178.63.88 oder Staudruckglocke inkl.

Lufteinperlung 0155.41.90

- Führungsriemen zur Entnahme der Pumpen

2x 0178.08.79
