ACO Hebeanlage Muli-UF MWP1
Gewerketrennung/kurz

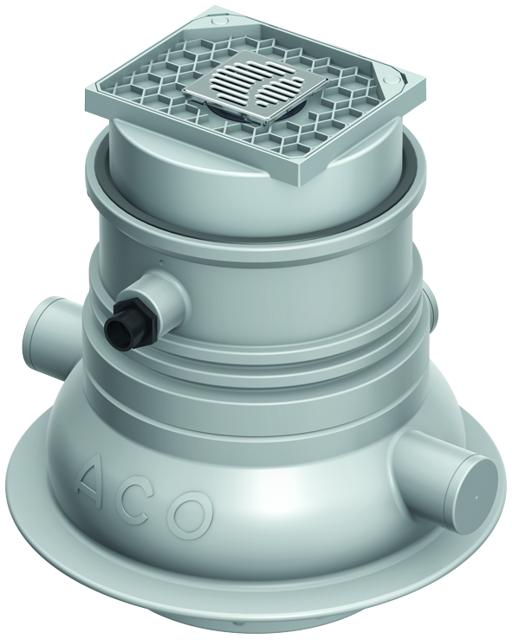

ACO Muli-UF MWP1 Behälter und Anbauten

Ausführung: Gewerketrennung

- SET 2/2

Abwasserhebeanlage zum Sammeln und

automatischen Heben von

fäkalienhaltigem und fäkalienfreiem

Abwasser über die

Rückstauebene zum Einbau in die

Bodenplatte.

in Anlehnung an EN 12050-1

bestehend aus:

Pumpe, Staurohr,

Aufsatzstück 360 x 300 mm

(Höhenverstellbarkeit: 30-70 mm),

befliesbare Abdeckplatte m.

integriertem Bodenablauf (inkl.

Geruchverschluss,

Sperrwasserhöhe= 50 mm) und Aufsatzstück

150x150 mm sowie

Edelstahlrost, Belastungsklasse K3,

Revisionsöffnung zur Wartung: 330 x 250

mm,

Schaltkasten MultiControl mono,

Kleinteile

Schneidwerkpumpe

montiert in separaten Pumpenbehälter aus

PUR,

Gleitringdichtung,

Leistung: P2=0,6 kW,

Spannung: 230 V, Frequenz: 50 Hz,

Stromaufnahme: 4 A, 2800 U/min,

zulässige Fördertemperatur bis 40 Gr.C

(kurzzeitig bis 60 Gr.C),

Schutzart: IP 67,

Hmax: 14,0 m,

Qmax: 8,0 m3/h

pneumatische Niveauschaltung:

Staurohr mit pneumatischer

Steuerleitung.

Steuerung MultiControl Mono

Schutzart IP 54,

Steckerfertig, mit 1,5 m Kabel und

Schuko- Stecker,

Gehäuse aus Kunststoff zur Wandmontage,

Maße 260 x 260 x

145 mm (BxHxT),

potentialfreie Sammelstör- und

Betriebsmeldung,

netzunabhängiger Alarm und Akku (85 dBA,

5-6 h),

numerisches Display mit Zustandsanzeige,

Digitalpotenziometer für die Einstellung

von Ein- und

Ausschaltpunkt, Hochwasseralarm,

Motorstrombegrenzung,

Füllstandsmessung und Sensorüberwachung,

Drehfeldkontrolle,

H-0-A Taster,

Anzeige Serviceintervalle,

Betriebsstundenzähler und Anzeige der

Einschaltimpulse,

Amperemeter,

einfacher Fehlerspeicher (letzte 3

Fehler),

Steuerung voreingestellt und

mehrsprachig,

mit 230 V- Anschluss für Stromversorgung

Lufteinperlung,

Gehäusegröße BxHxT: 190x320x110 mm

(gemessen mit

Kabelverschraubung)

Der Schaltkasten ist durch 10 m

pneumatischer Steuerleitung

und 10 m Motorkabel mit der Hebeanlage

verbunden.

Behälterabmessungen (LxBxH):

740x740x(670-740) mm

Gewicht: 19,2 kg

LGA-Prüfzeugnis: Nr. 7331293-07

DIBt-Zulassung: Z-53.2-489

Bei Verwendung eines Verlängerungsstücks

muss der

beiliegende Flex-Schlauch gegen Art.Nr.:

0150.57.82

ausgetauscht werden.

Bitte beachten: zugehöriges Set

1203.10.00
