ACO VBR-Einfachabz. Red. GM-X
DN50xDN32x45 Grad
Kaufmännische Daten
| Artikelnummer | 0174.88.18 |
| Preis (UVP) | 236,58 / Stck |
| Hauptwarengruppe | Rohrleitungssysteme Stahl |
| Warengruppe | Formstücke Verbundrohr |
Ausschreibungstext

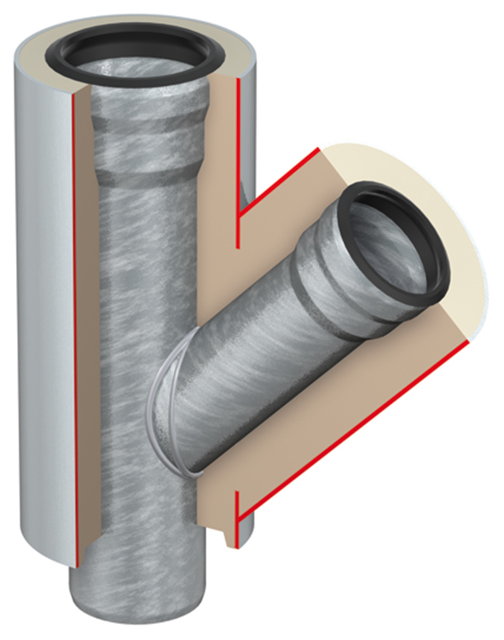

ACO GM X Verbundrohr Reduzier
Einfachabzweig DN 50/32, 45Grad
bestehend aus Innenrohr (ACO GM X
Stahlabflussrohr
nach DIN EN 1123, feuerverzinkt. Mit
zusätzlicher
Innenbeschichtung.),
Dämmschicht (PU Hartschaum, FCKW frei)
und
Außenrohr (Stahlrohr, zylindrisch,
feuerverzinkt).
(603045053)
Technische Daten
| Breite (mm) | 220 |
| Einsatzbereiche | Häusliches Abwasser, Industrielles/gewerbliches Abwasser, Regenwasserableitung, Druckentwässerung |
| Formstücktyp | T-Stück |
| Winkel (°) | 45 |
| Höhe (mm) | 89 |
| Gewicht (kg) | 1,99 |
| Produktkennung | Formstück |
| Tiefe (mm) | 180 |
| Zetawert TA (-) | 0,6 |
| Zetawert TD (-) | 0,6 |
| Zetawert TG (-) | 0,6 |
| Zetawert TVA (-) | 0,6 |
| Zetawert TVD (-) | 0,6 |
| Zetawert TVG (-) | 0,6 |
Anschlüsse
| Eingang | GM-X-MUFF-DN 50 |
| Eingang | GM-X-NIPP-DN 50 |
| Ausgang | GM-X-MUFF-DN 32 |
Dokumente
Datenblatt
Links
Herstellerwebseite
Zubehör
| Bild | Beschreibung |  | ||
|---|---|---|---|---|
 | ACO Dichtelement GM-X NBR DN50 |  | 1 | |
 | ACO Axialschubsicherung GM-X für VBR, DN32-DN50 | 1 | ||
 | ACO Dichtelement GM-X DN32 | | 1 | |
